Integration prise USB

L'Africain

ATTENTION

Effectivement comme signalé par certains d'entre vous, c'est la partie 5v qui est utilisée dans le cas des branchements de prise USB/alim dans les véhicules.
Téléphones, ipod/iphone, etc ont un circuit de charge prévu pour le 5V en entrée, si vous arrivez avec du 12v, vous allez cramer vos appareils.

Exemple de montage repris sur un autre site :

Intensité très limitée.
Dans ce montage, le fusible est mis du mauvais côté, il faut qu'il soit sur l'entrée du régulateur. :!:

Mais dans l'idée c'est ça en global
Pour éviter des parasites et lisser correctement la tension de sortie prévoir un montage similaire du régulateur :

Bons montages :geek:

mumu

L'Africain a écrit:

ATTENTION

Effectivement comme signalé par certains d'entre vous, c'est la partie 5v qui est utilisée dans le cas des branchements de prise USB/alim dans les véhicules.
Téléphones, ipod/iphone, etc ont un circuit de charge prévu pour le 5V en entrée, si vous arrivez avec du 12v, vous allez cramer vos appareils.

Bons montages :geek:

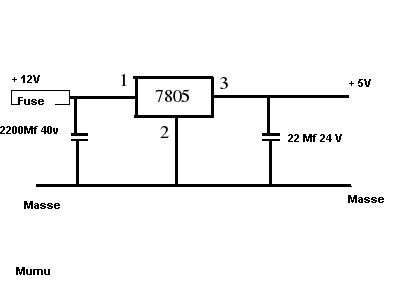

Bonjour
je ramène mon grain de sel en temps que.............. :!:

Le condensateur 2200Mf peut être remplacé par 220 Mf tantale, car plus petit mais 24 Volts Mini
bone bidouille
@++Mumu

L'Africain

Alors avec un chimique 100mF/25v en entrée et un 47mF/10v en sortie ça va très bien aussi.... :mrgreen:

+ une diode anti court-circuit entre 1 et 3 dans le sens 5v->12v.

Plein de combinaisons sont possibles. :geek:

Là ce que j'ai mis dans ma première intervention provient de la doc de préconisation constructeur du composant.
Restez simple, avec le montage de base, vous serez déjà bien configuré.
Je confirme par contre le montage donné ci-dessus avec le fuse en entrée du circuit.

valeur de celui-ci 500mA. fuse verre sur fil.

FLEP26

idée de Derfel à méditer pour non bricoleur comme moi :
moi, j'opterai pour plus simple , peut-être pas encastrable, mais sans trop de risque :
Chargeur allume-cigare - 2 prises allume-cigare + 2 prises USB

http://www.pixmania.be/be/fr/2277639/art/pixmania/chargeur-allume-cigare-2.html

un autre chargeur "qui peut sauver votre vie" :

http://www.pearl.fr/automobile/alimentation/alimentation-12v/multiprise-allume-cigare-usb-et-outils-d-urgence_PX1041.html

il m'intéresse également pour alimenter une clef USB MP3 mis sur AUX

dd8862

aprés une longue absence....de retour

pour part j ai acheté celui-ci et imtégrés a la console..............

http://www.befr.ebay.be/itm/ws/eBayISAP ... 0613798404

ebayeur sérieux et envoi rapide
